E 7018 –1–H4:AWS/ASME SFA – 5.1:
E SY 42 76 Mn B:DIN 8529 :
E 42 6 B 42 H 5:EN 499 :
نماینده رسمی:شرکت صنعتی آما

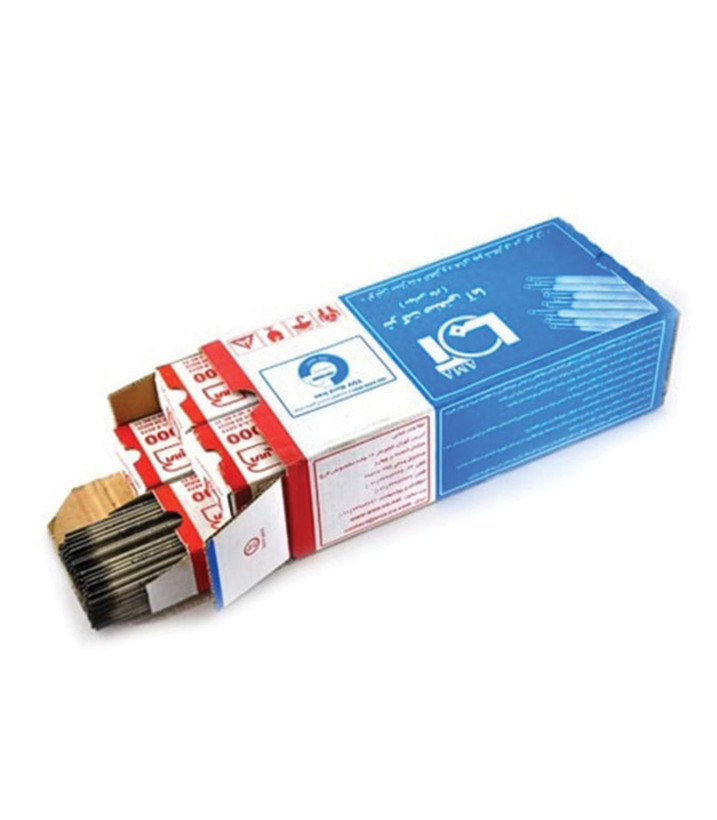

الکترودهای روکشدار قلیایی AMA 1177F
لطفاً قبل از خرید جهت استعلام موجودی و قیمت با ما تماس بگیرید: 09124209200
برند:AMA
قطر
مشخصات
E 7018 –1–H4
AWS/ASME SFA – 5.1:
E SY 42 76 Mn B
DIN 8529 :
E 42 6 B 42 H 5
EN 499 :
نماینده رسمی
شرکت صنعتی آما
توضیحات
خواص و كاربرد:
الکترود قليايي با جوشهايي عاري از ترك و چقرمه كه براي جوشكاري فولادهاي تا 0.6 درصدكربن مناسب است. فلز جوش اين الكترود داراي هيدروژن كمي بوده و در مقابل پيري مقاوم است. از اين الكترود ميتوان براي جوشكاري ريلها استفاده نمود. اين الكترود داراي قوس پايدار و متمركز بوده و براي جوشكاري در حالات اجباري مناسب است. جوش آن از نظر آزمايش راديوگرافي داراي كيفيت مناسبي ميباشد.
تركيبات شيميايی فلز جوش خالص (درصد):
| C | Mn | Si | S | P |
|---|---|---|---|---|
| 0.06 | 1.50 | 0.30 | <0.02 | <0.02 |
خواص مکانیکی فلز جوش خالص :
| استحكام كششی ( N/mm 2 ) |
استحكام تسليم ( N/mm 2 ) |
ازدياد طول A5 (%) |
مقاومت به ضربه(J) ISO - V +20°C -60°C |
|
|---|---|---|---|---|
| 500 – 640 | > 420 | > 22 | 180 70 | بدون عملیات حرارتی تنشزدایی شده |
| 500 – 640 | > 420 | > 22 | 180 70 | 580°C پانزده ساعت در |
قطر،نوع و مقدار جریان :
| جريان مستقيم قطب معکوس | ||
|---|---|---|
| قطر الكترود (ميليمتر) | طول الكترود (ميليمتر) | جريان مورد توصيه (آمپر) |
| 2.5 | 350 | 65 – 95 |
| 3.25 | 450 | 90 – 140 |
| 4.0 | 450 | 140 – 185 |
| 5.0 | 450 | 180 – 240 |
| 6.0 | 450 | 250 – 330 |
حالات جوشکاری :تخت،افقی،عمودی سربالا و بالاسر
موارد مصرف:
| DIN Standard | St 37-2 to St 60-2; St 37-3 to St 52-3; St 37.0 to ST 52.0; St 37.4 to ST 52.4; StE 210.7 to StE 360,7; StE 210.7 TM toStE 360.7 TM; St 35.8 to St 45.8; HI; HII; 17mn 4; GL-A 36 to GL-E 36; StE 255 to StE 355; WStE 255 to WStE 355; TStE 255 to TStE 355; TT ST 35 N; GS-38; GS-52 |
| EN Standard | S235JR to E335; S235J2G3 to S355J2G3; P235T1 to P355T1; P235T2; P355T2; L210 to L360NB; L290MB to L360MB; P235G1TH; P255G1TH; P235GH; P265GH; P295GH; S355G1S to S355G3S; S255N - S355N; P255NH to P355NH; S255NL to S355NL. |
| ASTM Standard | A27 a.A36 Gr.all; A214; A242 Gr. 1-5; A266 Gr. 1, 2, 4; A283 Gr. A, B, C, D; A285 Gr.A, B, C; A299 Gr.A, B; A328; A366; A515 Gr.60, 65, 70; A516 Gr.55; A570 Gr.30, 33, 36, 40, 45; A572 Gr.42, 50; A606 Gr.all; A607 Gr.45; A656 Gr.50, 60; A668 Gr.A, B; A907 Gr.30, 33, 36, 40; A841; A851 Gr.1, 2; A935 Gr.45; A936 Gr.50 |
| APl 5 L Gr. B, X42-X56 |
ملاحظات:
- فقط الكترود خشك مصرف شود.
- خشك كردن مجدد: به مدت 2 ساعت در دمای 300 تا 350 درجه سانتيگراد
نقد و بررسی
الکترود 1177F محصول شرکت آما، یک الکترود قلیایی با استاندارد E 7018–1–H4 است که برای جوشکاری فولادهای کمکربن تا 0.6 درصد مناسب میباشد.
ویژگیهای کلیدی:
فلز جوش با هیدروژن کم: این ویژگی منجر به مقاومت بالا در برابر ترک و پیری میشود.
قوس پایدار و متمرکز: مناسب برای جوشکاری در حالات اجباری.
کیفیت مناسب در آزمایش رادیوگرافی: جوشهای ایجاد شده با این الکترود از نظر آزمایش رادیوگرافی کیفیت مناسبی دارند.
ترکیب شیمیایی فلز جوش (درصد):
کربن (C): 0.06
منگنز (Mn): 1.5
سیلیسیم (Si): 0.3
گوگرد (S): کمتر از 0.02
فسفر (P): 0.02
مشخصات مکانیکی فلز جوش:
استحکام کششی (N/mm²): 540 تا 600
مقاومت به ضربه در دمای 20+ درجه سانتیگراد (ژول): 70
مقاومت به ضربه در دمای 60- درجه سانتیگراد (ژول): 70
ابعاد و جریان مورد توصیه:
قطر 2.5 میلیمتر: جریان 65 تا 95 آمپر
قطر 3.25 میلیمتر: جریان 90 تا 140 آمپر
قطر 4.0 میلیمتر: جریان 140 تا 185 آمپر
قطر 5.0 میلیمتر: جریان 180 تا 240 آمپر
قطر 6.0 میلیمتر: جریان 250 تا 330 آمپر
کاربردها:
این الکترود برای جوشکاری ریلها و فولادهای با کربن تا 0.6 درصد مناسب است. همچنین، به دلیل هیدروژن کم، در برابر پیری مقاوم بوده و برای جوشکاری در حالات اجباری مناسب است.
نکات مهم در استفاده:
برای حفظ کیفیت جوش، توصیه میشود الکترود در شرایط خشک نگهداری شود.
با توجه به ویژگیهای مذکور، الکترود 1177F آما گزینهای مناسب برای جوشکاری فولادهای کمکربن و کاربردهای صنعتی مرتبط میباشد.
