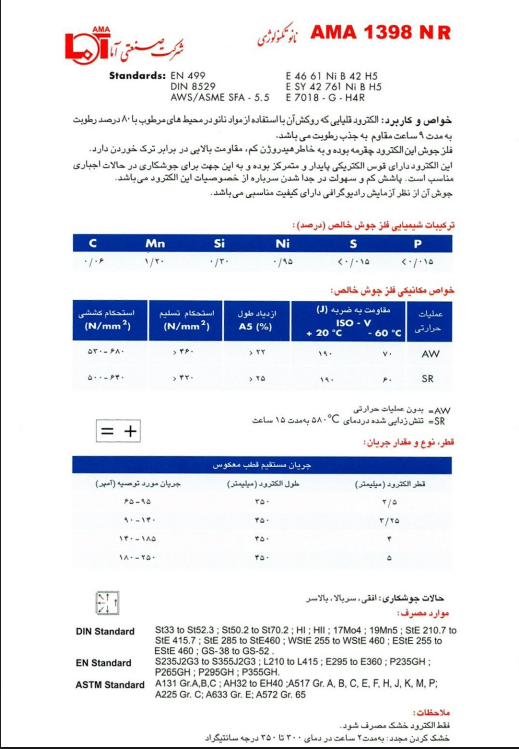

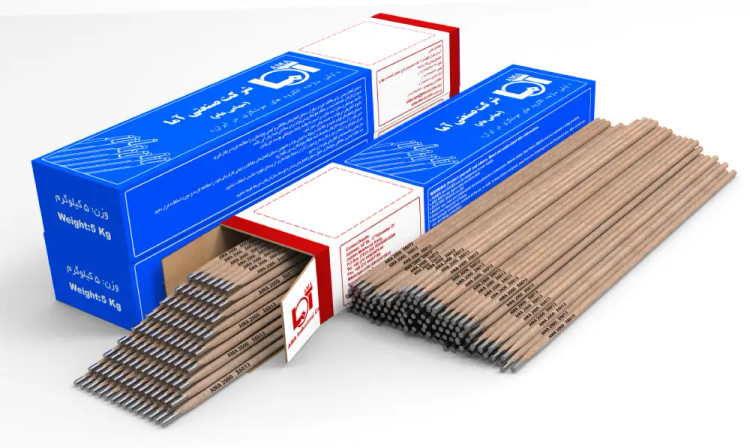

الکترودهای جوشکاری برای فولادهای ساختمانی دانه ریز AMA 1398NR
لطفاً قبل از خرید جهت استعلام موجودی و قیمت با ما تماس بگیرید: 09124209200
برند:Ama
مشخصات
E 7018–G–H4R
AWS/ASME SFA-5.5 :
E SY 42 761 Ni B H5
DIN 8529 :
E 46 61 Ni B 42 H5
EN 499 :
نماینده رسمی
شرکت صنعتی آما
توضیحات
خواص و كاربرد:
الکترود قليايي که روکش آن با استفاده از مواد نانو در محیط های رطوبتی با %80 رطوبت به مدت 9 ساعت مقاوم به جذب رطوبت می باشد. فلز جوش این الکترود چقرمه بوده و به خاطر هيدروژن كم، مقاومت بالايي در برابر ترك خوردن دارد. اين الكترود دارای قوس الكتريكي پايدار و متمركز بوده و به اين جهت براي جوشكاري در حالات اجباري مناسب است. پاشش كم و سهولت در جدا شدن سرباره از خصوصيات اين الكترود ميباشد. جوش آن از نظر آزمايش راديوگرافي داراي كيفيت مناسبي ميباشد.
تركيبات شيميايی فلز جوش خالص (درصد):
| C | Mn | Si | Ni | S | P |
|---|---|---|---|---|---|
| 0.06 | 1.20 | 0.30 | 0.95 | <0.015 | <0.015 |
خواص مکانیکی فلز جوش خالص :
| استحكام كششی ( N/mm 2 ) |
استحكام تسليم ( N/mm 2 ) |
ازدياد طول A5 (%) |
(J)مقاومت به ضربه ISO -V +20°C -60°C |
عملیات حرارتی |
|---|---|---|---|---|
| 530-680 | >460 | > 22 | 190 70 | AW |
| 500-640 | >460 | > 25 | 190 60 | SR |
AW: بدون عمليات حرارتي
SR: تنشزدايي شده در دماي580 درجه سانتيگراد به مدت 15 ساعت
قطر،نوع و مقدار جریان :
| جريان مستقيم قطب معکوس | ||
|---|---|---|
| قطر الكترود (ميليمتر) | طول الكترود (ميليمتر) | جريان مورد توصيه (آمپر) |
| 2.5 | 350 | 95– 65 |
| 3.25 | 450 | 140 – 90 |
| 4.0 | 450 | 185– 140 |
| 5.0 | 450 | 250– 180 |
حالات جوشکاری:افقی ، سربالا،بالاسر
موارد مصرف:
| DIN Standard | St 33 to St 52.3; St 50.2 to St 70.2; HI; HII; 17 Mo 4; 19 Mn 5; StE 210.7 to StE 415.7; StE 285 to StE 460; WStE 255 to WStE 460; EStE 255 to EStE 460; GS-38 to GS-52. |
| EN Standard | S235J2GS to S355J2G3; L210 to L415; E295 to E360; P235GH; P265GH; P295GH; P355GH. |
| ASTM Standard | A131 Gr.A, B, C; AH32 to EH40; A517 Gr.A, B, C, E, F, H, J, K, M, P; A255 Gr. C; A633 Gr. E; A572 Gr. 65. |
ملاحظات:
- فقط الكترود خشك استفاده شود.
- خشک کردن مجدد: به مدت 2 ساعت در دماي 300 تا 350 درجه سانتيگراد
نقد و بررسی
الکترود جوشکاری 1398NR – بررسی جامع
الکترود 1398NR نوعی الکترود روکشدار است که در جوشکاری فولادهای کربنی و ساختمانی به کار میرود. این الکترود بهویژه برای جوشکاریهای عمومی و ساختوسازهایی که به جوشهای باکیفیت و با نفوذ مناسب نیاز دارند، طراحی شده است.
---
1. مشخصات فنی الکترود 1398NR
الف) ترکیب شیمیایی فلز جوش (تقریبی)
کربن (C): 0.10 – 0.15%
منگنز (Mn): 0.40 – 0.80%
سیلیسیم (Si): 0.20 – 0.40%
گوگرد (S) و فسفر (P): کمتر از 0.03% (برای جلوگیری از شکنندگی)
ب) خواص مکانیکی فلز جوش
استحکام کششی: حداقل 430 مگاپاسکال
استحکام تسلیم: حداقل 330 مگاپاسکال
ازدیاد طول: حداقل 22%
چقرمگی ضربه: 50 ژول در دمای 20+ درجه سانتیگراد
---
2. ویژگیهای کلیدی الکترود 1398NR
✔ پوشش روتیلی-سلولزی: این ترکیب باعث بهبود پایداری قوس، کاهش پاشش و جدایش آسان سرباره میشود.
✔ مناسب برای موقعیتهای مختلف جوشکاری: قابلیت استفاده در حالتهای افقی، عمودی، سربالا و تخت را دارد.
✔ نفوذ متوسط: مناسب برای جوشکاریهای سازهای و فولادهای با ضخامت کم تا متوسط.
✔ امکان روشن شدن مجدد قوس: بهراحتی پس از قطع شدن، مجدداً روشن میشود و این ویژگی برای جوشکاریهای متناوب بسیار مفید است.
✔ سازگاری با جریانهای AC و DC: این الکترود میتواند با جریان مستقیم (DC) و جریان متناوب (AC) کار کند.
---
3. کاربردهای صنعتی الکترود 1398NR
این الکترود برای جوشکاری فولادهای ساختمانی و عمومی استفاده میشود، از جمله:
✅ ساخت و ساز: اسکلت فلزی ساختمانها، پلها و سولهها
✅ صنایع نفت و گاز: خطوط لوله و مخازن تحت فشار
✅ خودروسازی و کشتیسازی
✅ تعمیرات عمومی و جوشکاری قطعات فولادی ساده کربنی
---
4. دستورالعمل جوشکاری با الکترود 1398NR
الف) تنظیمات جریان جوشکاری (آمپر پیشنهادی)
✅ نوع جریان: DC+ و AC (جریان مستقیم و متناوب)
✅ قطبیت: در حالت DC+ (DCEP) استفاده میشود که نفوذ بهتری در جوش ایجاد میکند.
ب) شرایط بهینه جوشکاری
تمیزکاری سطح جوش: قبل از جوشکاری، سطح کار را از زنگزدگی، چربی و آلودگی پاک کنید.
فاصله الکترود تا قطعه کار: فاصله مناسب باعث کنترل بهتر حوضچه مذاب و کاهش پاشش میشود.
حرکت یکنواخت: برای جلوگیری از حفرههای جوش، دست را بهصورت یکنواخت حرکت دهید.
---
5. نکات ایمنی در استفاده از الکترود 1398NR
⚠ تهویه مناسب: جوشکاری در محیطهای بسته ممکن است دودهای مضری تولید کند، بنابراین از تهویه مناسب استفاده کنید.
⚠ وسایل ایمنی: ماسک جوشکاری، دستکش، لباس ضد حریق و کفش ایمنی را فراموش نکنید.
⚠ نگهداری صحیح الکترودها: در محیط خشک و بدون رطوبت نگهداری شوند تا از جذب رطوبت جلوگیری شود.
---
جمعبندی
الکترود 1398NR یکی از گزینههای مناسب برای جوشکاری فولادهای ساختمانی و عمومی است. این الکترود با پوشش روتیلی-سلولزی، قابلیت جوشکاری در تمام موقعیتها، قوس پایدار، و جدایش آسان سرباره، برای مصارف صنعتی و نیمهصنعتی بسیار پرکاربرد است.
